【电工知识】开关电源电路图详解

开关电源在我们生活中应用的非常广泛，其实在中开关电源的安装非常简单，这样也促使很多人开始自己动手安装开关插座。那么对于自己安装开关插座电源的话，对于开关电源电路图一定要会看，这是最基本的。

当你了解了开关电源电路图之后，接着就是对开关电源电路图详解。

开关电源电路图详解1：主电路

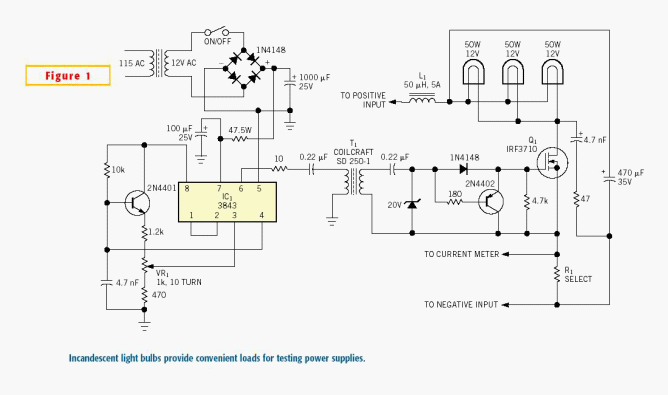

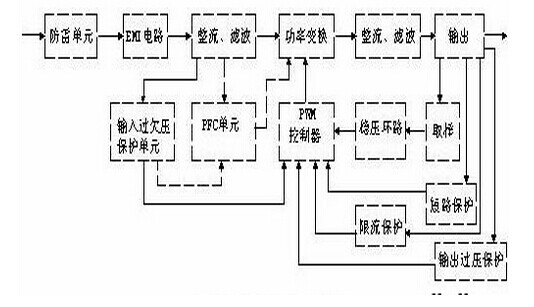

从交流电网输入、直流输出的全过程，包括：

1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。

2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。

3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。

4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

开关电源电路图详解2：控制电路

一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。

开关电源电路图详解3：检测电路

除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。

开关电源电路图详解4：辅助电源

提供所有单一电路的不同要求电源。

开关电源电路图因为不同的电路设计方式，都有稍稍区别。但是只要的开关电源工作袁丽丽和主要电路组成是没有区别的。作为我们自己在家安装开关电源，首先一定要懂的最基本的尝试，其次一定要对基本的操作熟练才行。
