人民新视窗丨建筑行业供配电系统小知识

　　现代生活中，人民对电器的应用得到广泛普及，家中的电器由原先的单一照明，小型家电的应用渐渐发展成装饰照明，大型电器的使用。比如小型家用中央空调的应用，电锅炉采暖等。厨房电器的应用也大大提高了人们对电所需量增加。以往常用的电力线路和供配电系统已满足不了日常所需。

　　时代的发展，生活质量的提高，都是对现存的供配电负载提出更高的要求，对于设计人员而言，即要根据现存的家用使用情况，又要考虑以后人们对电器使用容量增加，设备中不能单纯增加负荷而加大设备、供电电缆及户内微断保护，这样就会加大开发公司对整个小区的供配电资金，也不能根据以前的设计要求开发公司减少系统的容量，而造成使用中容量不够及系统过载运行造成使用寿命的大大缩短和故障的频繁出现，造成财产和人身伤亡事件。

　　当下现代建筑中，供配电系统主要以配电室、室外箱变为主，但随着现代建筑开发度的增加，在一些大型小区，特别是高档小区10KV开闭所也开始使用。

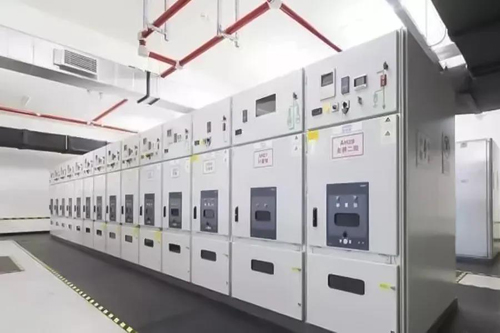

　　高压配电系统主要采取两路回路独立的10KV电源同时供电。一般高压采用单母线分段，自动切换，互为备用。母线分段数目与电源进线回路数相适应。只有当供电电源为一主一备时，才考虑采用单母线不分段的接线。电源进线几乎全部采用电缆进线，在以一些地区达不到双回路供电，人们常采用配备发电机的形式来解决当供电部门停电或小区线路检修而造成的停电。

　　高压系统和低压系统的主干线常采用方放射式布线系统。每层设楼层配电间一间。配电设备中的主要部分是干线，在配电间竖井中多采用插接式母线槽。

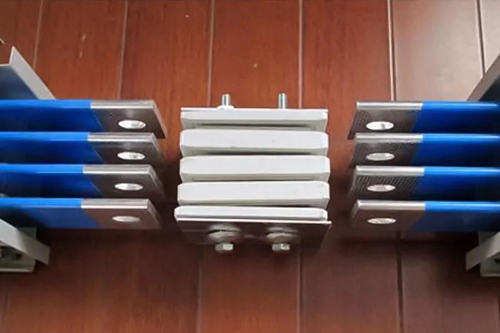

　　插接式母线槽

　　低压配电屏在国外分采用抽屉式，特别是大容量的出现则做成手车式，这样做不但简化了配电屏的布线，而且对开关的更换更加灵活。

　　当然，现代高层建筑的防雷和接地系统十分重要。在防雷设计中多采用避雷针和避雷带的传统做法外，还有消雷器和放射性避雷针。
